Cyclone II FPGA

FPGA CICLONE 2 dispositivo electrónico programable basado en una matriz de bloques lógicos

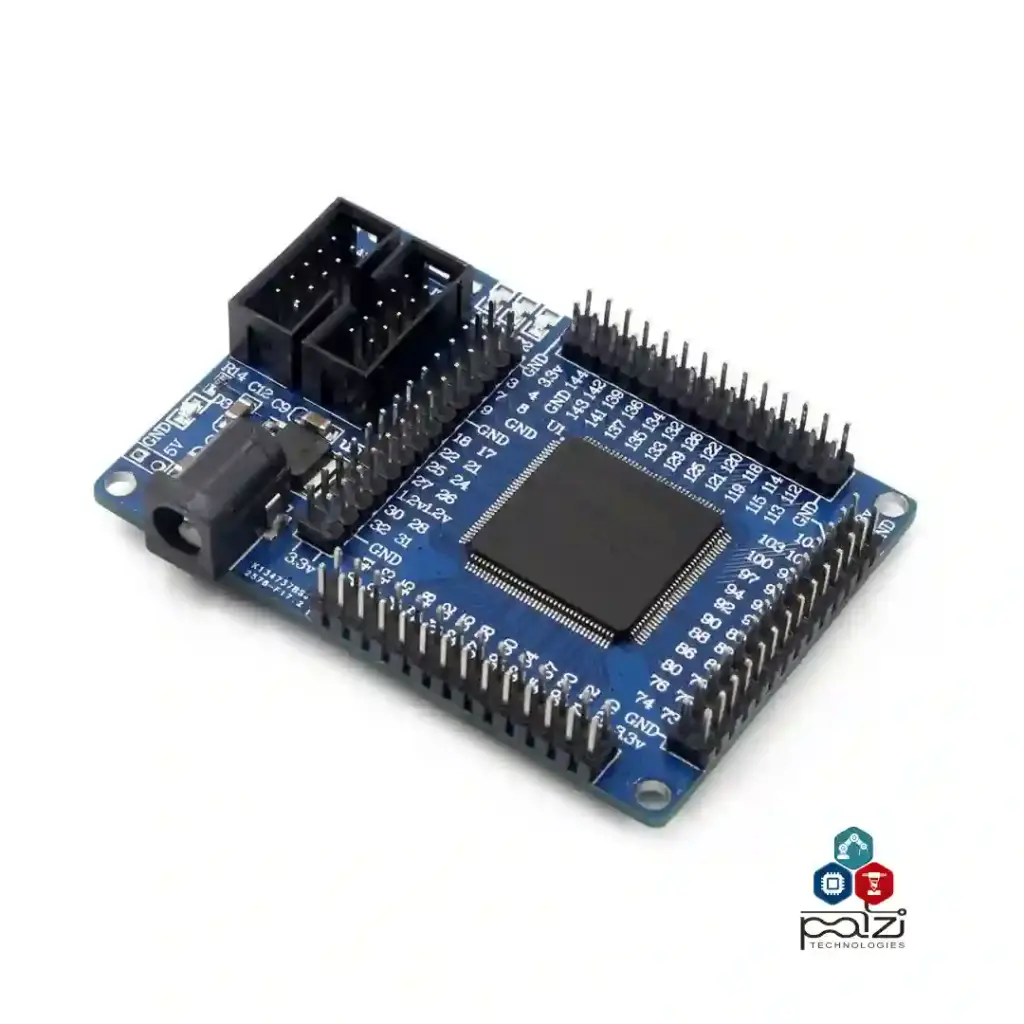

– Tarjeta: Altera Cyclone II EP2C5T144 FPGA
– Voltaje de alimentación: 5V DC
– Voltaje lógico E/S: 3.3V DC
– Regulador de voltaje en placa de 1,2V para el core del FPGA y otro de 3,3V para los puertos de entrada/salida.
– FPGA: Altera/Intel Cyclone II EP2C5T144
– Número de IO E/S: 89
– Elementos lógicos: 4608 LE (16 elementos lógicos por bloque)
– Bloques de memoria RAM M4K (4 Kbits + 512 bits de paridad): 26 (total: 119898 bits)
– Memoria embebida (Kbits): 117
– Multiplicadores embebidos de 18×18 bits: 13
– Canales diferenciales: 58
– Oscilador en la placa de 50Mhz, conectado al pin 17 (soporta hasta 300Mhz)
– Memoria EEPROM EPCS4 de 4Mbit en placa (sólo programable a través del puerto ASP)
Todos los pines de E/S están conectados a las cabeceras y están bien identificados en el PCB
– Leds programables en placa: 3 (conectados a los pines 3, 7 y 9)
– Led indicador de alimentación
– Pulsador de reset
– Compatible con el software IDE Altera Quartus 2 y su edición web libre
– Temperatura de funcionamiento: 0-70ºC
– Dimensiones: 80*60 mm
